Самодельные остроконечные щупы для мультиметра
Современная электроника миниатюризируется с каждым годом. Все шире применяется поверхностный монтаж компонентов, так называемый SMD монтаж. При конструировании или ремонте такой современной аппаратуры наличие остроконечных измерительных щупов перестает быть просто желаемым фактором и становится фактором необходимым. Каждый решает данный вопрос по-своему. Кто-то не скупится и покупает хорошие дорогие щупы, кто-то желая сэкономить напротив покупает недорогие, часть умельцев дорабатывает уже имеющиеся в наличии щупы, а часть изобретает свои собственные. Каждый из этих методов по-своему хорош, однако в данной статье будет рассмотрен лишь один из вариантов изготовления недорогих и удобных в использовании остроконечных измерительных щупов для мультиметра, неоднократно опробованный автором.
Почему же выбор пал именно на самодельные щупы, при том разнообразии щупов заводского изготовления, что имеется в продаже?
Дело тут вовсе не в экономии средств, хотя и это немаловажно. Дело в главном, объединяющем недостатке почти всех заводских щупов от «дорогих» до «дешевых», в их «одноразовости» или иначе говоря в их «не ремонтопригодности». Ведь даже при аккуратном использовании, никто не застрахован от потери одного из щупов, от проплавления провода или рукоятки щупа паяльником, от разрушения иглы или штекера при падении и многих других досадных факторов, нередких в работе. Отремонтировать такой щуп до исходного состояния, как правило не представляется возможным, разве что, как-нибудь «приколхозить» другой штекер или заизолировать оборванный провод, или напаять иглу на обломившуюся часть. Не понаслышке знаю, что большинство мастеров и любителей настолько привыкает к инструменту, что предпочитает до последнего момента пользоваться «родными» проверенными в боях «щупами-калеками», но только не покупать новые. В основе, предлагаемой идеи, лежит возможность быстрой замены любого узла щупов при повреждении или утере, без необходимости что-либо «изобретать на ходу». Для этого нужно побеспокоиться о создании небольшого рем комплекта для них. Штекеры и провода можно приобрести заранее, тоже самое касается и однотипных недорогих авторучек, на основе которых и будут делаться рукоятки щупов. Самые предусмотрительные могут изготовить не пару рукояток, а сразу четыре, оставив две рукоятки черного и красного цветов про запас, для быстрой замены в случае надобности. На этом считаю, что все аргументы в пользу предложенной самоделки изложены и перехожу непосредственно к наглядному описанию процесса изготовления.
Начать лучше всего с подбора пары швейных иголок. Я бы рекомендовал стальные иглы длиной 35-40мм и диаметром 0,8-1,0мм. Также понадобятся отрезки медного провода, которые можно добыть из кабелей для электропроводки или сигнализации. Одна пара отрезков должна быть длиной 250-300мм и диаметром 0,3-0,5мм, другая пара длиной 120-150мм и диаметром 0,8-1,0мм.

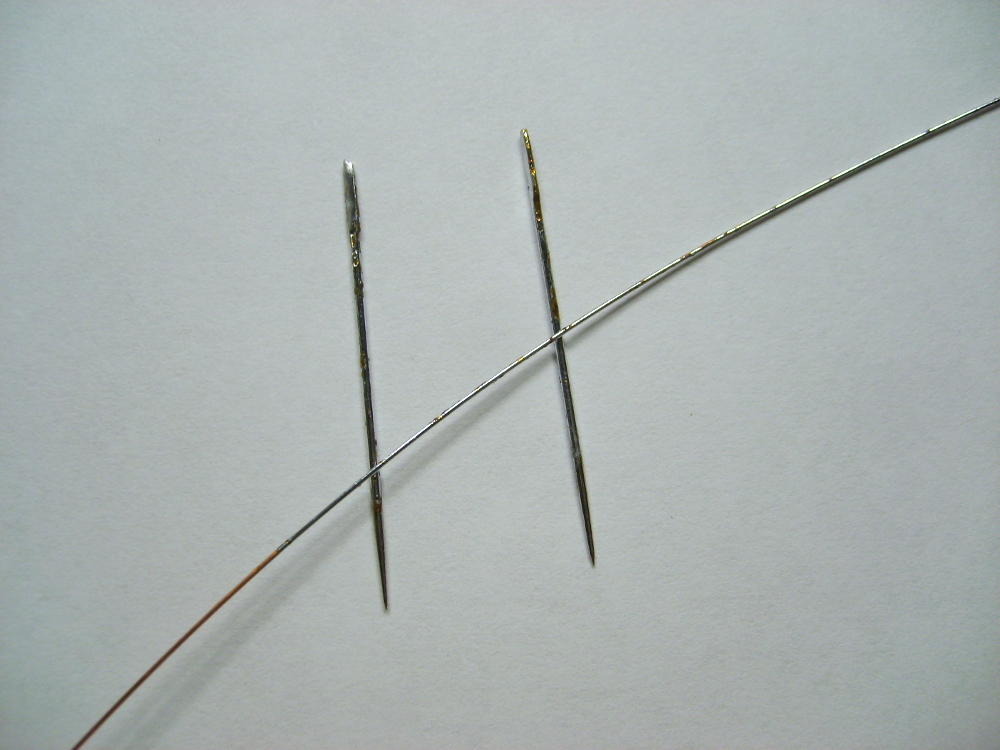

Нарезанные куски провода и иглы нужно залудить припоем, в качестве флюса вполне годится канифоль или спиртоканифоль. Иглы следует лудить не целиком, оставляя с их острой стороны нелужёные участки 8-10мм.
Припаяв в районе «игольного ушка» проводник, имеющий диаметр 0,3-0,5мм, нужно намотать его виток к витку до заполнения залуженного участка иглы, а излишек провода удалить. Повторить эту процедуру для второй иглы и затем оба обмотанных участка залудить припоем. Такая обмотка игл с последующим лужением нужна для усиления конструкции на изгиб.
Для соединения внутри рукояток щупов игл с гибкими проводами, следует изготовить «удлиняющие» проводники. Для этой цели и заготавливались отрезки луженного провода диаметром 0,8-1,0мм. Такой проводник сгибается пополам вокруг отвертки с диаметром жала 2-3мм, а его свободные концы заводятся друг за друга при помощи плоскогубцев пока не совьется плотная «косичка». Образовавшееся вокруг отверточного жала «ушко» загибается под углом для удобного, в дальнейшем, припаивания гибкого провода. Удлиняющие проводники припаиваются к иглам и все места паек и лужения очищаются спиртом от флюса.
На иглах, приблизительно по центру, необходимо в навал намотать по 10-15 витков обычной нити до образования бугорков. Эти бугорки нужно смочить суперклеем и вставив в наконечники корпусов авторучек зафиксировать по возможности ровно. Данную процедуру удобней проделывать, воткнув иглы вертикально в какую-нибудь мягкую поверхность.
Через несколько минут, когда суперклей «схватится», нужно с помощью шприца до краев залить эпоксидную смолу в оба наконечника и оставить в таком вертикальном положении на сутки до полного отвердевания.
Пока эпоксидная смола кристаллизуется можно зачистить от изоляции и залудить с обеих сторон провода щупов, а также припаять их к штекерам.
В проблемных местах, у выходов из штекеров и ручек, я рекомендую покрыть провода небольшими кусками термоусадочной трубки. Это локально увеличит радиус изгиба проводов и в значительной мере защитит их оболочку от трения о края ручек. Сами ручки с торцов необходимо просверлить, ориентируясь на толщину выбранных вами соединительных проводов с надетой на них термоусадкой.
В качестве гибких проводников, рекомендую приобрести два метровых отрезка провода красного и черного цвета типа 16AWG с эквивалентным сечением по меди 1,3 кв. мм. Такой провод состоит из большого количества тонких медных жил, что делает его очень гибким. Кроме того, изоляция данного провода устойчива к воздействию высоких температур, в частности, она не оплавляется при контакте с разогретым паяльником. Последним шагом в изготовлении щупов будет припаивание наконечников с иглами к гибким проводникам и свинчивание элементов ручек между собой.
Дополнительным плюсом от использования провода 16AWG будет и то, что собственное сопротивление щупов окажется очень небольшим. К примеру, мой мультиметр на пределе измерения 200 Ом с ценой деления 0,1 Ом, вообще не фиксирует какого-либо собственного сопротивления у щупов.
Для наглядности, приведу несколько фотографий, на которых щупы устанавливались мной в разные места материнской платы ноутбука и визуально оценивалось удобство пользования ими.
Также приведу фото, на котором изготовленные по вышеописанной технологии щупы расположены рядом с их ближайшим аналогом заводского изготовления.
Заканчивая статью, считаю нужным порекомендовать, что и где можно приобрести. Авторучки, иглы и клеи вы легко найдете в ваших местных магазинах, соединительный провод 16AWG и штекеры типа «банан» нужно искать в специализированных радиомагазинах, либо заказывать в Китае. Ссылки, по которым автором эти товары приобретались, приведены ниже.
Опыт, диктует - на выходе из бананов и щупов термотрубку заменить на пружины от авторучки. Так провода на излом работают дольше.
ОтветитьУдалитьВы абсолютно правы, в одной из версий щупов я так и сделал, но это было уже после опубликования статьи.
